由于氣體滅火的管道管件價格都比較貴，特別是大管道、管件，一個管件費用可達幾千塊錢，所以需要精確的統計管道長度和管件型號數量。

統計氣體滅火管網的基本原則：

1、按系統統計

如果一個工程中有多套管網系統，首先需要先看圖紙，將每個系統對應的防護區找出來，建議通過不同的顏色將他們區分，一套系統的管網采用一種顏色，這樣方便統計時快速確認防護區所屬的系統。

2、按防護區統計

如果是組合分配系統，按防護區次序統計管道、管件。如果一個防護區有多套管網，按每套管網單獨統計。

3、先管道后管件

針對每個防護區的管網，先統計管道，再統計管件，這樣就不會混亂。

4、管道統計

可以按從達到小的方式統計（從選擇閥接口處開始測量管道長度，直到噴頭末端）。

也可以從小到大的凡是統計（從噴頭末端開始，逐步統計到選擇閥接口處）。

對于均衡管網中同一管徑的管道，只需測量一次，乘以管道數量即可。

末端水平管道與噴頭之間還有一段短立管，管徑按噴頭型號確定，如圖紙沒有明確標注管道長度，可按每個噴頭0.5米短立管計算長度。

如果管網比較復雜，統計了的管道可以標記顏色，防止混淆。

5、管件統計

管件從選擇閥接口處到噴頭末端（不要忽略長度超過6米的直線管道的直接或法蘭）

管件主要有彎頭、中大三通、中小三通、已經三通、直接、法蘭，活接等。

注意豎管轉水平管出的彎頭不要遺漏，每個噴頭對應一個同型號的彎頭，不要遺漏。

6、匯總管道考慮裕量系數

由于現場施工，需要根據圖紙裁切管道，有部分管道裁切后，就不能使用了。管道統計后，需要考慮裕量系數，一般按統計量的10~20%左右考慮，即管道統計后，需要匯總再乘以1.1~1.2的系數。

7、統計管道管件時有幾個地方需要特別注意：

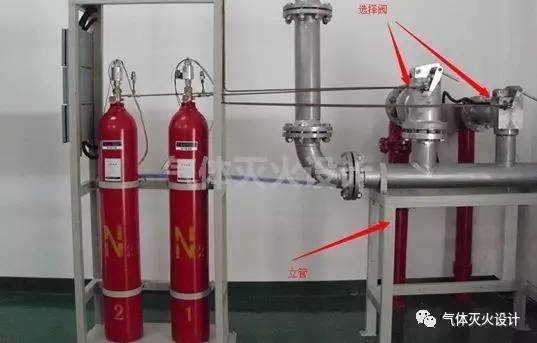

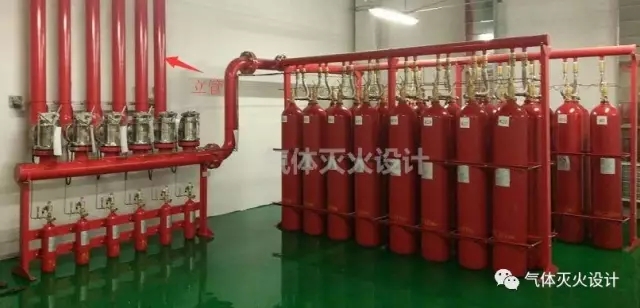

1、不要遺漏立管，立管可以上向上的，也可以是向下的。如下圖所示。



向下立管







向上立管

2、一般DN80及以下管道，采用螺紋連接，DN100及以上管道采用法蘭連接。

DN80及以下管道直線長度超過6m需要考慮直通。

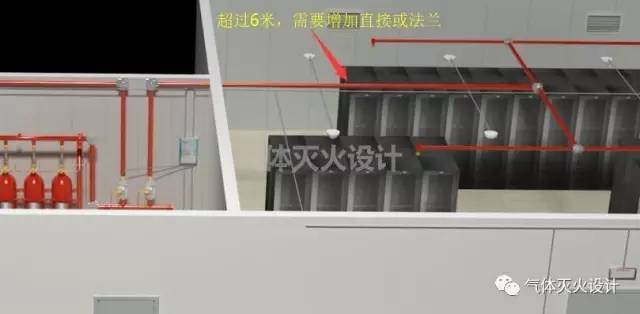

DN100及以上的管道部分，直線管道長度超過6米，就應計算一個法蘭。





3、不要忘記彎頭的統計

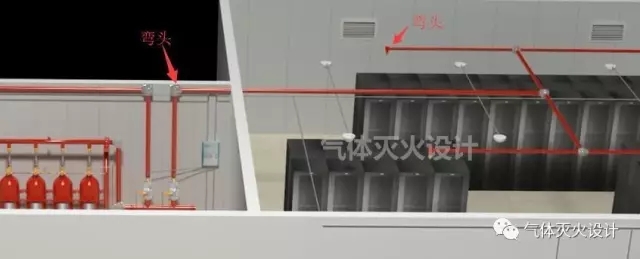

水平管與豎管的轉彎處的彎頭；

水平管接噴頭處有彎頭。



4、由于現場施工，需要根據圖紙裁切管道，有部分管道裁切后，就不能使用了。管道統計后，需要考慮裕量系數，一般按統計量的10~20%左右考慮，即管道統計后，需要匯總再乘以1.1~1.2的系數。
