一、防護區數據
某機房，面積50平方米，高度2.5米，海拔高度1000米，防護區采用恒溫空調保持恒溫，溫度為20℃，防護區圍護結構承受壓強大于1200Pa。

二、計算參數確定
體積V=50*2.5 = 125m³；
設計環境溫度T = 20℃；
設計濃度C₁= 8%；（依據條文3.3.5）
海拔修正系數K = 0.885 （依據附錄B）；
設計噴射時間t = 8s（依據條文3.3.8）；
防護區圍護結構承受內壓的允許壓強，大于1200Pa（依據條文3.2.6）。
三、防火區藥劑用用量計算
用量計算公式如下（公式具體含義附后）：



S = 0.1269 + 0.000513 * T = 0.1269 + 0.000513 * 20 = 0.13716
設計用量
=71kg

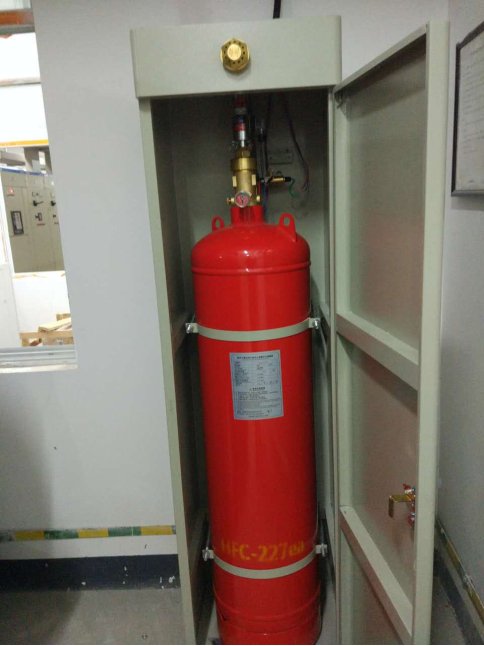

選用90L鋼瓶 ，鋼瓶1只，每瓶剩余量按2kg計算（剩余量根據廠家提供數據確定）。
滅火劑實際用量W₀ = W + ΔW₁ + ΔW₂  = 80 + 2 + 0 =73kg

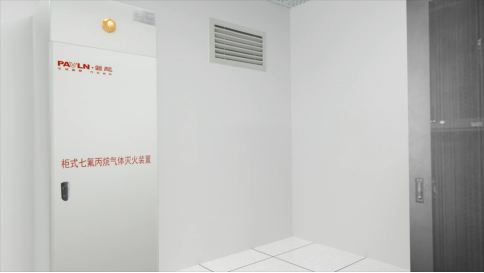

注：柜式七氟丙烷滅火裝置，ΔW₂ 為0。

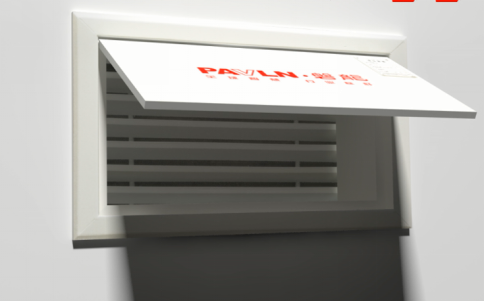

四、泄壓面積計算
泄壓口計算公式如下（公式具體含義附后）：

 = 0.038㎡。
注：Qx = W/t.

五、計算依據
《氣體滅火系統設計規范》 GB50370-2005
3.2.4 防護區劃分應符合下列規定：
1　防護區宜以單個封閉空間劃分；同一區間的吊頂層和地板下需同時保護時，可合為一個防護區；
2　采用管網滅火系統時，一個防護區的面積不宜大于800m²，且容積不宜大于3600m³；
3　采用預制滅火系統時，一個防護區的面積不宜大于500m²，且容積不宜大于1600m³。
3.2.6 防護區圍護結構承受內壓的允許壓強，不宜低于1200Pa。
3.3.5 通訊機房和電子計算機房等防護區，滅火設計濃度宜采用8%。
3.3.7 在通訊機房和電子計算機房等防護區，設計噴放時間不應大于8s；在其它防護區，設計噴放時間不應大于10s。
3.3.13 防護區的泄壓口面積，宜按下式計算：

式中  F_x——泄壓口面積(m2)；
     Q_x——滅火劑在防護區的平均噴放速率(kg/s)；
    P_f——圍護結構承受內壓的允許壓強(Pa)。
3.3.14 滅火設計用量或惰化設計用量和系統滅火劑儲存量，應符合下列規定：
1 防護區滅火設計用量或惰化設計用量應按下式計算：

式中W—— 滅火設計用量或惰化設計用量(kg)；
   C₁—— 滅火設計濃度或惰化設計濃度(%)；
   S—— 滅火劑過熱蒸汽在101KPa大氣壓和防護區最低環境溫度下的質量體積(m3/kg)；
   V—— 防護區的凈容積(m3)；
   K—— 海拔高度修正系數，可按本規范附錄B的規定取值。
2 滅火劑過熱蒸汽在101KPa大氣壓和防護區最低環境溫度下的比容，應按下式計算：

式中  T——防護區最低環境溫度(℃)。
3 系統滅火劑儲存量應按下式計算：

式中  W_o——系統滅火劑儲存量(kg)；
    △W₁——儲存容器內的滅火劑剩余量(kg)；
    △W₂——管道內的滅火劑剩余量(kg)。
4 儲存容器內的滅火劑剩余量，可按儲存容器內引升管管口以下的容器容積量換算。
附錄B
表B 海拔高度修正系數
