經常有客戶咨詢氣體滅火系統圖紙一個防護區布置了多套管網。多套管網的集流管有些是合用的、有些是分開。這種設計是否符合規范？

根據《氣體滅火系統設計規范》GB50370-2005第3.1.10條文：

同一防護區，當設計兩套或三套管網時，集流管可分別設置，系統啟動裝置必須共用。各管網上噴頭流量均應按同一滅火設計濃度、同一噴放時間進行設計。

根據條文，一個防護區可以設置兩套或三套管網，并且集流管可分別設置。但需要注意條件：

1、     系統的啟動裝置必須公用；

2、     各管網上噴頭流量應按同一滅火設計濃度、同一噴放時間進行設計。

以下分別說明。

針對條件1，可以有兩中集流管設置型式

一、共用集流管

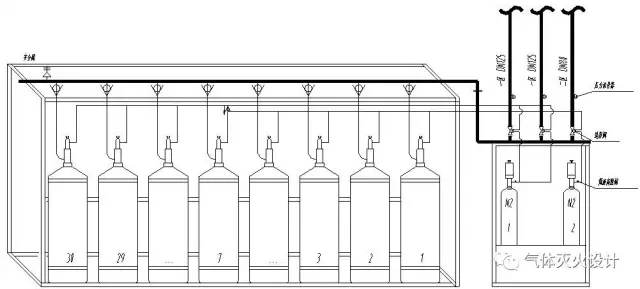

如圖1所示，一區采用2套管網，共用集流管的型式。一區共用啟動裝置，一區啟動瓶啟動后，啟動氣體同時打開一區的2個選擇閥，然后再打開對應的滅火劑瓶組。

圖1 共用集流管

圖1這種共用集流管的型式一般適合一個防護區有多個封閉空間的場所、或者總集流管小于DN150的情況。

二、不共用集流管

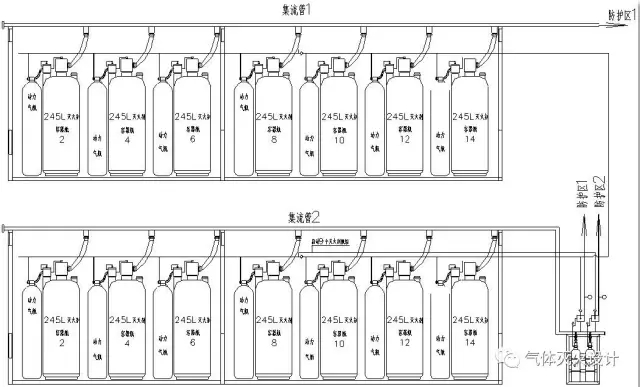

如圖2所示，一區采用2套管網，集流管分開布置的型式。1區啟動瓶啟動后，啟動氣體同時打開一區的選擇閥，然后通過三通分開，分別打開集流管1和集流管2上對應的滅火劑瓶組。集流管1上的滅火劑瓶組開啟后，直接噴向防護區1，集流管2上對應的滅火劑瓶組開啟后，通過選擇閥1噴向防護區1。

圖2 不共用集流管

圖2這種集流管分開的型式，一般適用于如果合用集流管大于DN150的情況（分層2套集流管的話，集流管可能會小于或正與DN150）或防護區比較大的防護區。

 針對第2點

根據《氣體滅火系統設計規范》 GB50370-2005的3.1.3條：

幾種可燃物共存或混合時，滅火設計濃度或惰化設計濃度，應按其中最大的滅火設計濃度或惰化設計濃度確定。

雖然管網是分開設置的，可能不同管網負責的是同一防護區的不同封閉空間，但是由于是同一個防護區，應該按同一濃度設計（不同封閉空間的最大滅火濃度或惰化濃度），理所當然各管網上噴頭流量應按同一滅火設計濃度、同一噴放時間進行設計。

一個防護區設置兩套或三套管網有以下好處：

1、 盡量避免使用或少使用管道三通的設計，因其設計計算與實際在流量上存在的誤差會帶來較大的影響。

2、  在一防護區里包含工作層、吊頂層兩個封閉空間的情況，如果采用一套管網，會出現多種型式的三通，可能會導致工作層和吊頂層內的的滅火濃度不一致，如導致吊頂層內濃度過高、工作層內濃度過低，達不到滅火效果。可設計兩管網以減少三通的使用。

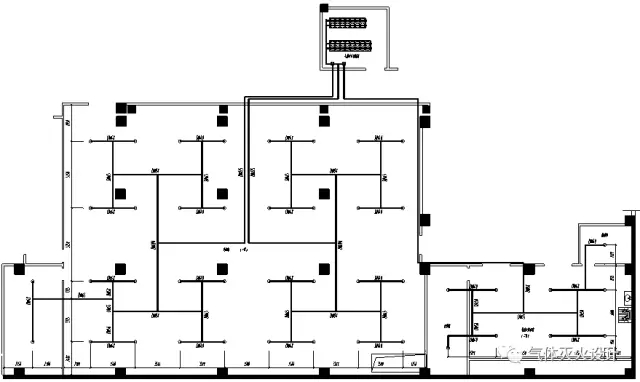

3、 對于不規則的防護區采用兩套或三套管網設計，還可使本應為不均衡的系統變為均衡系統。

4、  對一些大防護區、大設計用量的系統來說，采用兩套或三套管網設計，可減小管網管徑，有利于管道設備的選用和保證管道設備的安全。
