氣體滅火系統設計圖紙，主要審查要點有以下幾點：

1.      根據建筑使用性質、規模，審查系統的選型和設置場所是否符合規范要求。

2.      審查系統防護區的設置、劃分是否符合規范要求，包括重點審查防護區的數量限制、保護容積的限制，圍護結構及門窗的耐火極限、圍護結構承受內壓的允許壓強、泄壓設施等。

3.      審查系統的設計是否符合規范要求，包括滅火設計用量、滅火設計濃度、惰化設計濃度、滅火設計密度、設計噴放時間、噴頭工作壓力等。

4.      審查系統的操作與控制要求是否符合規范要求，包括系統的電源、氣源等，管網滅火系統的啟動方式，明確延遲噴射或無延遲噴射的啟動方式。

5.      審查系統的安全要求是否符合規范要求，包括防護區的疏散設計、通風、設置的預制滅火的充壓壓力、有人防護區的滅火設計濃度或實際濃度等安全要求，儲瓶間、管網的安全要求。

本文針對2點總結對應的規范條文。

對應的規范條文：

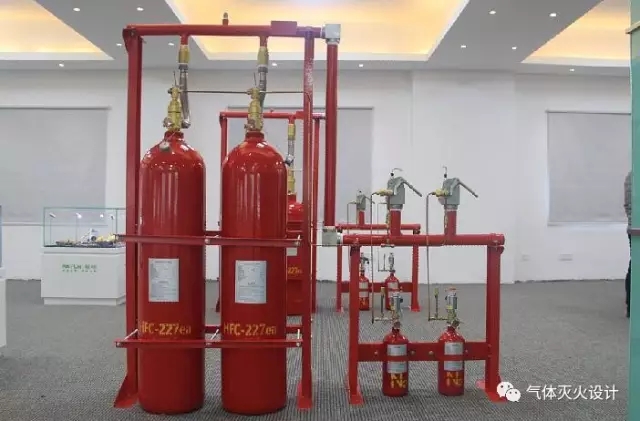

《氣體滅火系統設計規范》 GB50370-2005

3.1.4 兩個或兩個以上的防護區采用組合分配系統時，一個組合分配系統所保護的防護區不應超過8個。

3.1.5 組合分配系統的滅火劑儲存量，應按儲存量最大的防護區確定。

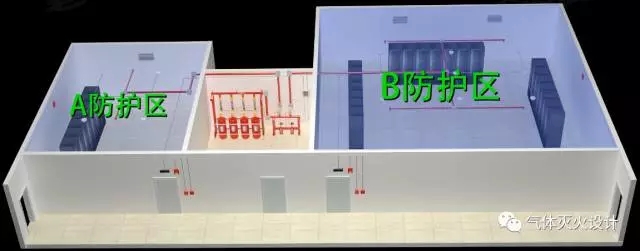

3.2.4 防護區劃分應符合下列規定：

1　防護區宜以單個封閉空間劃分；同一區間的吊頂層和地板下需同時保護時，可合為一個防護區；

2　采用管網滅火系統時，一個防護區的面積不宜大于800m²，且容積不宜大于3600m³；

3　采用預制滅火系統時，一個防護區的面積不宜大于500m²，且容積不宜大于1600m³。

3.2.5 防護區圍護結構及門窗的耐火極限均不宜低于0.5h；吊頂的耐火極限不宜低于0.25h。

3.2.6 防護區圍護結構承受內壓的允許壓強，不宜低于1200Pa。

3.2.7 防護區應設置泄壓口，七氟丙烷滅火系統的泄壓口應位于防護區凈高的2/3以上。

3.2.8 防護區設置的泄壓口，宜設在外墻上。泄壓口面積按相應氣體滅火系統設計規定計算。

3.2.9 噴放滅火劑前，防護區內除泄壓口外的開口應能自行關閉。

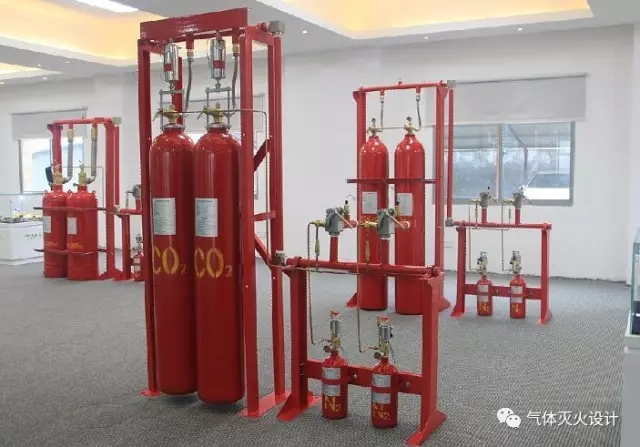

《二氧化碳滅火系統設計規范》GB50193-93（2010版）

3.1.2 采用全淹沒滅火系統的防護區，應符合下列規定：

  3.1.2.1 對氣體、液體、電氣火災和固體表面火災，在噴放二氧化碳前不能自動關閉的開口，其面積不應大于防護區總內表面積的3%且開口不應設在底面。

  3.1.2.2 對固體深位火災，除泄壓口以外的開口，在噴放二氧化碳前應自動關閉。

  3.1.2.3 防護區的圍護結構及門、窗的耐火極限不應低于0.50h吊頂的耐火極限不應低于0.25h，圍護結構及門窗的允許壓強不宜小于1200Pa。

  3.1.2.4 防護區用的通風機和通風管道中的防火閥，在噴放二氧化碳前應自動關閉。

3.1.3 采用局部應用滅火系統的保護對象,應符合下列規定：

  3.1.3.1 保護對象周圍的空氣流動速度不宜大于3m/s。必要時，應采取擋風措施。

  3.1.3.2 在噴頭與保護對象之間，噴頭噴射角范圍內不應有遮擋物。

  3.1.3.3 當保護對象為可燃液體時，液面至容器緣口的距離不得小于150mm。

 3.3.1 局部應用滅火系統的設計可采用面積法或體積法。 當保護對象的著火部位是比較平直的表面時，宜采用面積法；當著火對象為不規則物體時，應采用體積法。

3.3.2 局部應用滅火系統的二氧化碳噴射時間不應小于0.5min。對于燃點溫度低于沸點溫度的液體和可熔化固體的火災，二氧化碳的噴射時間不應小于1.5min。
