七氟丙烷滅火系統按有無管網分類，氣體滅火系統分為管網滅火系統、無管網滅火系統、特殊型式的滅火系統。

1、管網滅火系統

管網滅火系統定義：滅火劑從儲存裝置經由干管支管輸送至噴放組件實施噴放的滅火系統。

管網滅火系統又分為單元獨立系統和組合分配系統兩大類。

1、單元獨立系統是只保護一個防護區的系統，沒有選擇閥，每個防護區都獨立對應一套氣體滅火劑儲存裝置。

2、組合分配系統是兩個或兩個以上防護區，通過選擇閥的選擇分配，共用一套氣體滅火劑儲存裝置（按最大防護區的量計算）。這種方式可以大大節約工程造價。

1.1、單元獨立系統

單元獨立系統是指一個保護區設立一套系統，由一套滅火劑儲存裝置對應一套管網系統，保護一個防護區域的構成形式，用于有特殊要求的場所和獨立的防護區。

當防護區火災發生時，火災報警滅火控制器發出指令打開啟動瓶的電磁驅動器，釋放啟動氣體。啟動氣體通過啟動管路，打開滅火劑儲瓶容器閥，釋放滅火劑。滅火劑經高壓軟管、液體單向閥進入集流管、滅火劑輸送管道、噴嘴向防護區噴灑滅火劑，實施滅火。

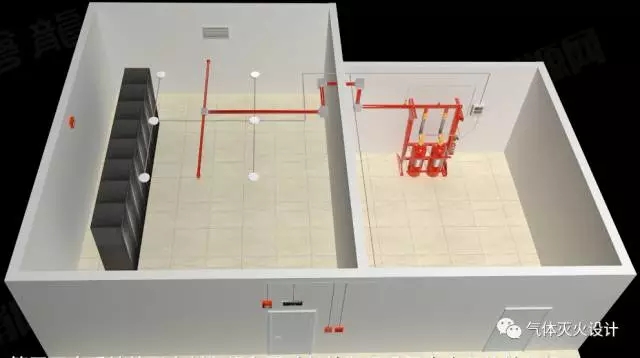

單元獨立系統結構如圖：



1.2、組合分配系統

組合分配系統是指多個防護區共設一套系統，由一套公共的滅火劑儲存裝置對應幾套管網系統，通過驅動氣體單向閥和選擇閥的控制，保護兩個或兩個以上防護區的構成形式，能對整體實行綜合保護，但不具備對各個防護區同時滅火的功能。本系統除采用驅動氣體單向閥和選擇閥組合分配控制外，其余與單元獨立系統相同。

本系統通過并聯啟動瓶、驅動氣體單向閥、選擇閥、啟動管路形成的分配組合，以實現控制和供滅火劑的系統。它適用于兩個防護區以上的多單元保護，它的特點是每個防護區均單設自己的啟動瓶和選擇閥，而儲存滅火劑的瓶組是共用的。滅火劑儲瓶的數量是按最大防護區需要而設置，而不是所有防護區所需數量的疊加。這一組合方式是基于幾個防護區同時發生火災的概率極小而設計的，該設計為多區保護減小了一次性投資。

當任意一個防護區發生火災時，與該系統相配的火災報警滅火控制器會發出指令打開與此防護區相對應的啟動瓶電磁驅動器，釋放啟動瓶的氣體，啟動氣體通過啟動管路首先打開該防護區的選擇閥，然后再經過驅動氣體單向閥打開所需相應數量的滅火劑儲瓶容器閥，使滅火劑經高壓軟管、液體單向閥、集流管、連接管、集散管、已打開的選擇閥及滅火劑輸送管道，輸送到火災防護區。這一動作都是通過加在啟動管路上的驅動氣體單向閥和集散管上的選擇閥完成的。驅動氣體單向閥限制了啟動氣體只能流向設定的選擇閥、打開已設定數量的滅火劑儲瓶，并流向設定的防護區，從而完成了用最大保護區設置瓶數、保護多區的組合分配。

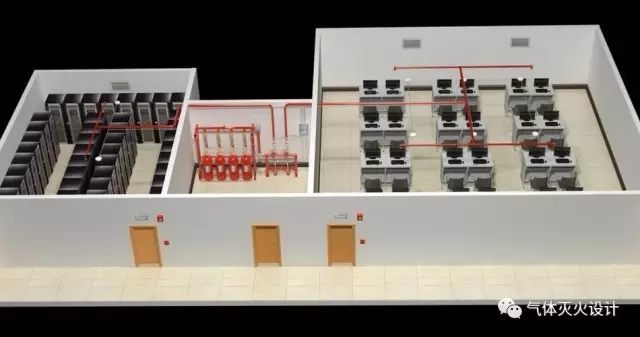

組合分配系統結構如圖：

2、無管網滅火系統

無管網滅火系統，又稱為預制滅火系統，是將滅火劑儲存裝置和噴放組件等預先設計、組裝成套的滅火系統。

無管網滅火系統可分為柜式滅火裝置和懸掛式滅火裝置。

2.1.柜式滅火裝置

柜式氣體滅火裝置由滅火劑瓶組、電磁型驅動裝置、金屬軟管、信號反饋裝置、噴嘴、柜體等組成，不需安裝滅火劑輸送管道，不需設置專用的儲瓶間。裝置設置在防護區內，當火災發生時，直接向防護區噴射滅火劑，滅火劑無管路損失，滅火速度快、效率高。裝置具有自動、手動兩種啟動方式。

柜式滅火裝置根據柜體內鋼瓶的數量分為單瓶組柜式滅火裝置和雙瓶組柜式滅火裝置。

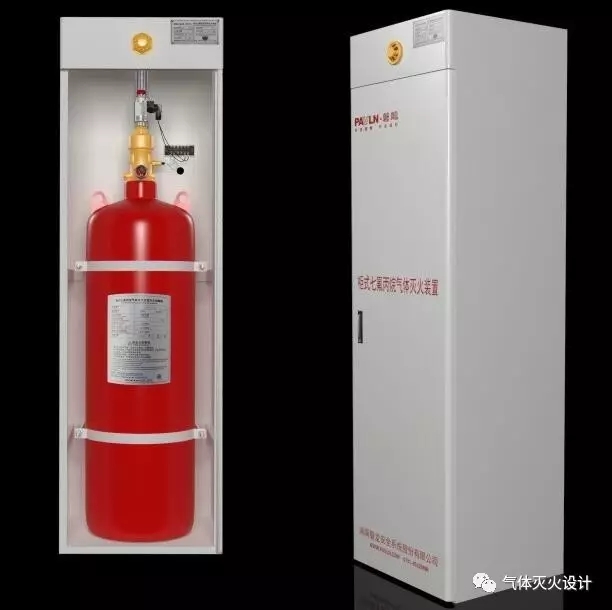

柜式七氟丙烷氣體滅火裝置（單瓶組）結構圖

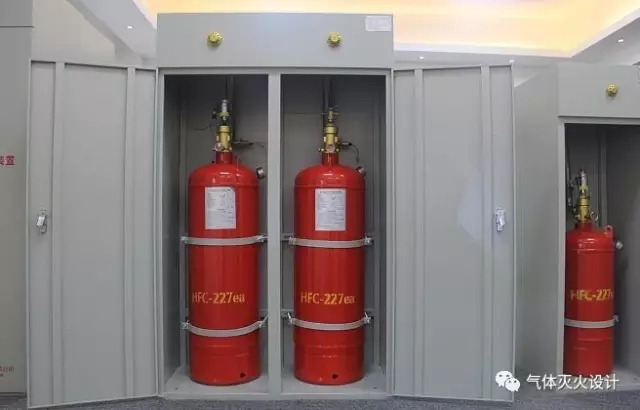

柜式七氟丙烷氣體滅火裝置（雙瓶組）結構圖





2.2懸掛式滅火裝置

懸掛式滅火裝置根據啟動方式可分為電磁型和溫感型懸掛式滅火裝置。

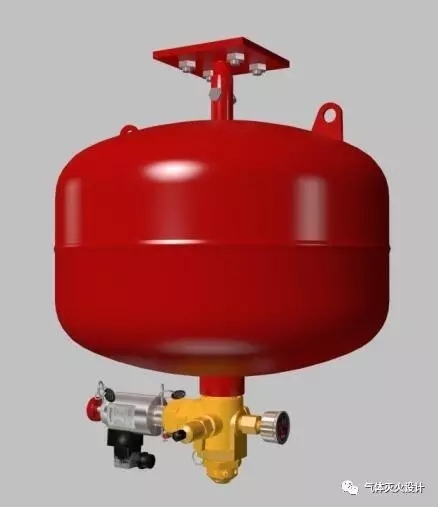

電磁型懸掛式滅火裝置

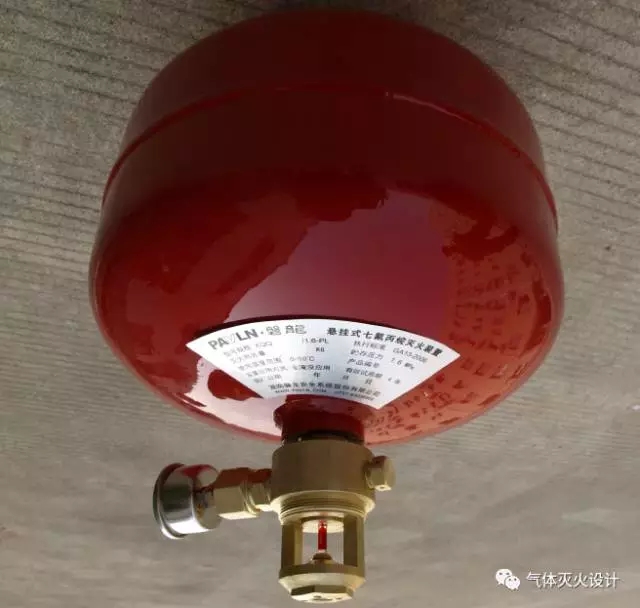

 溫感型懸掛式滅火裝置

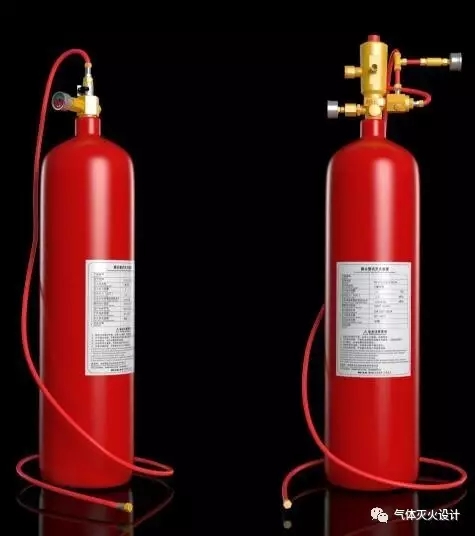

3、探火管滅火裝置

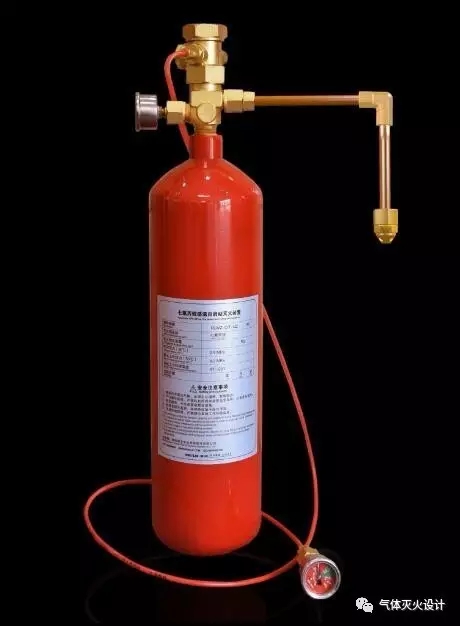

探火管滅火裝置也稱為感溫自啟動滅火裝置，是采用探火管探測火災并能啟動的預制滅火裝置。

探火管滅火裝置可分為直接式探火管滅火裝置和間接式探火管滅火裝置置。

3.1直接式探火管滅火裝置

直接式探火管滅火裝置是火管作為火災探測、裝置啟動、滅火劑釋放部件的探火管滅火裝置；直接式探火管滅火裝置的探火管作為火災探測報警部件，同時探火管還兼作滅火劑輸送及噴放管道。





3.2 間接式探火管滅火裝置

間接式探火管滅火裝置是探火管作為火災探測及啟動部件，釋放管、噴頭作為滅火劑釋放部件的探火管滅火裝置。間接式探火管滅火裝置的探火管僅作為火災探測報警部件，滅火劑通過釋放管、噴頭釋放。
