大家在管網七氟丙烷計算、設計時，容易忽略的鋼瓶充裝量的問題(也是防護區實際應用濃度的問題）。

在做管網計算的時候，要慎重選擇鋼瓶大小和藥劑充裝量。計算的時候，計算結果要檢查是否符合規范，如不滿足，重選鋼瓶大小和充裝量再次計算。



《氣體滅火系統設計規范》 GB50370-2005

3.1.9 同一集流管上的儲存容器，其規格、充壓壓力和充裝量應相同。

如：

同一集流管上安裝 90L和100L的的滅火劑瓶組是不允許的。



同一集流管上安裝的滅火劑瓶組的充裝壓力是4.2MPa和5.6Mpa是不允許的。



同一集流管上安裝的鋼瓶的充裝量分別是60kg和70kg是不允許的。



3.3.6 防護區實際應用的濃度不應大于滅火設計濃度的1.1倍。



如一個防護區的設計濃度是70kg，如果實際鋼瓶充裝量是80kg的話，防護區實際應用的濃度與滅火設計濃度的比值 =（80 - 2）/ 70 = 1.11，超過設計濃度的1.1倍（計算式中2 是鋼瓶剩余量）。



實例：

1、管網系統的鋼瓶充裝量不同。

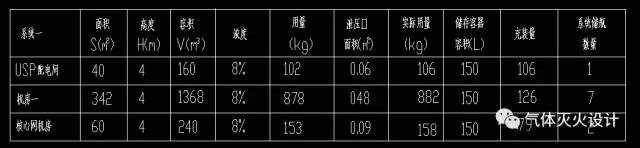

從下表可以看出，這套管網系統的鋼瓶充裝量是不同的。



2、UPS配電間、核心網機房的實際應用濃度，都大于滅火設計濃度的1.1倍。



UPS配電間的實際應用濃度與滅火設計濃度的比值=（126 - 1*2）/102 = 1.2。

核心網機房的實際應用濃度與滅火設計濃度的比值=（252- 2*2）/153 = 1.6。



管網系統鋼瓶充裝量的選擇注意事項

管網系統的鋼瓶充裝量的具體數值，是與系統中不同防護區設計用量有關的，最優值是所有防護區設計濃度的最大公約數。但實際中可能比較困難，只能盡量往最大公約數上靠。



如上表設計用量分別是 102、878、153，如果嚴格按最大公約數的話，是不現實的（最大公約數為 1）。



可以用一個近似值， 如這個管網系統，鋼瓶藥劑充裝量為53，則：

UPS配電間的實際用量是     106kg    2 個鋼瓶

機房1的實際用量是            954kg    18個鋼瓶

核心網機房的實際用量是    159kg    3 個鋼瓶

UPS配電間的實際應用濃度與滅火設計濃度的比值=（106 - 2*2）/102 = 1

機房1的實際應用濃度與滅火設計濃度的比值=(954 - 18*2)/878 = 1.05

核心網機房的實際應用濃度與滅火設計濃度的比值 =（159 - 3*2）/153 = 1。

滿足規范要求。
